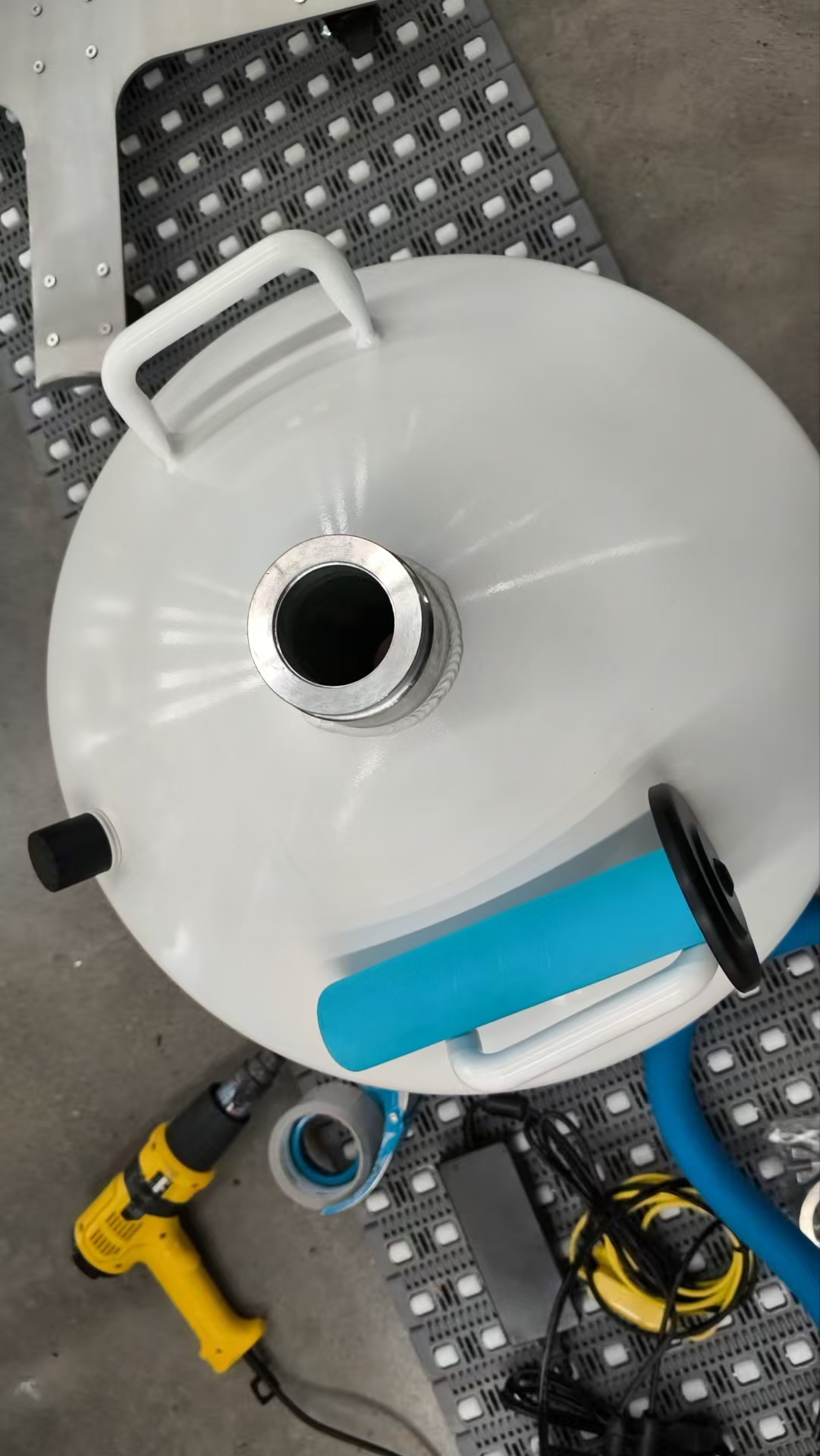

液氮罐的核心保冷核心在于內(nèi)外夾層的高真空絕熱層，作為儲存-196℃液氮的特種低溫容器，無論是常規(guī)深度維保，還是真空嚴(yán)重失效、夾層受潮含雜后的修復(fù)作業(yè)，抽真空都絕非短時快速能完成的簡易工序。針對工業(yè)級大中型液氮罐、立式深冷儲槽及高要求精密液氮容器，液氮罐抽真空需要20-30天是行業(yè)內(nèi)符合規(guī)范、保障真空長效穩(wěn)定的標(biāo)準(zhǔn)周期，短時抽真空僅能實現(xiàn)表面粗真空，無法徹底排出夾層殘留濕氣、微量氣體與吸附雜質(zhì)，極易導(dǎo)致短時間內(nèi)真空再次衰減、罐體返霜、蒸發(fā)量飆升。本文圍繞20-30天長周期抽真空工藝，詳解時長依據(jù)、核心必要性、全流程分段、影響因素、達(dá)標(biāo)判定與實操注意事項，徹底糾正短時抽真空的誤區(qū)，適配專業(yè)維保與壓力容器合規(guī)要求。

　　一、液氮罐抽真空設(shè)定20-30天的核心原因：絕非耗時，而是工藝剛需

　　很多用戶疑惑常規(guī)小型維修抽真空時長較短，為何專業(yè)深度維保需長達(dá)20-30天，這并非設(shè)備效率問題，而是由液氮罐真空絕熱結(jié)構(gòu)、介質(zhì)特性和維保標(biāo)準(zhǔn)決定的硬性工藝要求，尤其針對容積50L以上的液氮罐、工業(yè)杜瓦罐及固定式液氮儲槽，20-30天長周期是保障真空質(zhì)量的底線。

　　液氮罐多采用高真空多層絕熱結(jié)構(gòu)，夾層內(nèi)填充多層絕熱紙、鋁箔等復(fù)合絕熱材料，這類材料具備極強(qiáng)的氣體吸附性，長期使用后會牢牢吸附空氣、水汽、微量雜質(zhì)，短時抽真空僅能排出夾層內(nèi)自由流動的氣體，無法脫附材料內(nèi)部吸附的濕氣與殘留氣體;且低溫容器真空層要求達(dá)到高真空度(≤0.2Pa)，從常壓逐步抽至高真空，需要經(jīng)過多次間斷抽氣、加熱脫附、靜置保壓、查漏復(fù)檢的循環(huán)流程，每一步都需要充足時間反應(yīng)，倉促縮短周期會直接導(dǎo)致真空度不達(dá)標(biāo)、使用壽命大幅縮短，甚至1-3個月內(nèi)就需二次維修。

　　同時，按照壓力容器與低溫容器維保規(guī)范，抽真空后需經(jīng)過長時間保壓穩(wěn)壓測試，確認(rèn)真空層無滲漏、無氣體回滲，才能完成封口驗收，這一閉環(huán)流程也進(jìn)一步奠定了20-30天的長周期基礎(chǔ)，核心目標(biāo)是實現(xiàn)一次維保、長效穩(wěn)定，避免反復(fù)維修帶來的成本損耗與設(shè)備停機(jī)影響。

　　二、20-30天抽真空周期分段拆解：每日工藝推進(jìn)與時長分配

　　20-30天的抽真空周期并非持續(xù)不間斷抽氣，而是分為預(yù)處理、循環(huán)粗抽、加熱脫附精抽、靜置保壓、查漏復(fù)檢、封口驗收六大核心階段，各階段循序漸進(jìn)、環(huán)環(huán)相扣，總周期嚴(yán)格控制在20-30天，具體分段與工藝要點如下，全程適配專業(yè)真空機(jī)組與溫控設(shè)備作業(yè)：

　　1. 前期徹底預(yù)處理階段(1-2天)

　　這是長周期抽真空的基礎(chǔ)前提，嚴(yán)禁跳過或壓縮時長。首先清空罐內(nèi)所有殘留液氮，開蓋靜置自然揮發(fā)，同時保持罐體通風(fēng)，等待罐體內(nèi)壁與夾層完全恢復(fù)常溫、徹底干燥，杜絕殘留低溫水汽;隨后全面檢查罐體外觀、真空嘴、密封閥、焊縫，排查夾層漏氣隱患，清理罐體表面冰霜、油污與雜質(zhì)，連接專用真空機(jī)組與溫控裝置，確認(rèn)管路密封嚴(yán)實、無漏氣點，完成設(shè)備調(diào)試與前期準(zhǔn)備，為后續(xù)抽真空筑牢基礎(chǔ)。

　　2. 循環(huán)粗抽階段(5-7天)

　　開啟旋片真空泵+羅茨真空泵組合機(jī)組，進(jìn)行首輪粗抽，將夾層內(nèi)常壓狀態(tài)逐步降至低真空區(qū)間，此階段不追求極速抽氣，而是采用“抽氣-靜置-再抽氣”的循環(huán)模式，每次抽氣4-6小時后靜置2-3小時，讓夾層內(nèi)氣體均勻擴(kuò)散，避免局部真空不均。循環(huán)操作持續(xù)5-7天，徹底排出夾層內(nèi)大部分自由空氣，初步降低真空層壓力，為后續(xù)精抽脫附創(chuàng)造條件，這一階段核心是緩慢泄壓排氣，杜絕快速抽氣導(dǎo)致的絕熱材料移位或罐體應(yīng)力損傷。

　　3. 加熱脫附精抽階段(7-10天)

　　這是整個20-30天周期的核心環(huán)節(jié)，也是耗時最長的關(guān)鍵步驟，直接決定真空度達(dá)標(biāo)與否。切換至高真空精抽模式，同步開啟夾層恒溫加熱裝置，將溫度穩(wěn)定控制在45-55℃(嚴(yán)禁超60℃，避免損壞絕熱材料與罐體結(jié)構(gòu))，通過低溫加熱讓吸附在絕熱材料內(nèi)部的水汽、微量氣體充分脫附汽化，再由真空機(jī)組持續(xù)抽出。此階段同樣采用間斷循環(huán)工藝，加熱脫附8小時、抽氣6小時、靜置4小時，反復(fù)循環(huán)7-10天，徹底清除夾層內(nèi)頑固吸附雜質(zhì)與濕氣，將真空度逐步提升至規(guī)范高真空標(biāo)準(zhǔn)，全程實時監(jiān)測真空度數(shù)值與溫度，避免超標(biāo)操作。

　　4. 靜置穩(wěn)壓與自然冷卻階段(3-4天)

　　精抽完成后，關(guān)閉加熱裝置與真空機(jī)組，讓罐體自然冷卻至常溫，全程封閉真空嘴與管路，靜置穩(wěn)壓3-4天。此階段核心是觀察真空度穩(wěn)定性，讓夾層內(nèi)殘余氣體充分沉降，真空狀態(tài)徹底穩(wěn)定，避免加熱后溫度波動導(dǎo)致真空度回彈，同時排查是否存在緩慢漏氣隱患，若靜置期間真空度無明顯回升，方可進(jìn)入下一階段，若出現(xiàn)波動則需重啟精抽流程，相應(yīng)延長總周期。

　　5. 保壓查漏與復(fù)檢階段(2-4天)

　　穩(wěn)壓合格后，進(jìn)行嚴(yán)苛保壓查漏測試，保壓時長不低于48小時，采用專業(yè)真空檢測儀全面檢測真空嘴、焊縫、管路接口等關(guān)鍵位置，確認(rèn)無微滲漏、無氣體回滲;同時復(fù)測真空度數(shù)值，確保達(dá)到低溫容器空載真空度≤40Pa、帶液工作真空度≤0.2Pa的規(guī)范標(biāo)準(zhǔn)。復(fù)檢合格后，再次靜置1-2天，雙重確認(rèn)真空狀態(tài)穩(wěn)定，此階段是保障維保質(zhì)量的最后防線，絕不壓縮時長。

　　6. 封口驗收與收尾階段(1-2天)

　　所有檢測指標(biāo)全部合格后，封閉真空嘴，做好密封防護(hù)，拆除真空機(jī)組與管路，清理罐體，完成最終驗收，出具維保記錄。至此，完整的20-30天長周期抽真空流程全部結(jié)束，罐體真空性能恢復(fù)至出廠標(biāo)準(zhǔn)，液氮蒸發(fā)量回歸正常，保冷效果長效穩(wěn)定。

　　關(guān)鍵說明：20-30天為標(biāo)準(zhǔn)維保周期，若罐體真空失效極其嚴(yán)重、夾層受潮結(jié)冰或存在雜質(zhì)污染，可在加熱脫附與保壓階段適當(dāng)延長1-3天，總周期控制在33天以內(nèi)，嚴(yán)禁隨意縮短至15天以內(nèi)，否則直接導(dǎo)致維保失敗。

　　三、影響20-30天抽真空周期的核心因素

　　1. 罐體容積與結(jié)構(gòu)

　　容積越大、真空層越厚的液氮罐，所需抽真空周期越趨近30天，如100L以上大中型液氮罐、工業(yè)立式儲槽，夾層空間大、絕熱材料多，脫附抽氣難度高;50L左右小型精密液氮罐，周期可控制在20-25天，整體仍需遵循長周期工藝，不可大幅縮減。

　　2. 真空失效程度

　　常規(guī)深度維保、真空輕微衰減的罐體，按20-25天執(zhí)行;真空完全失效、罐體大面積結(jié)霜、夾層進(jìn)水受潮的罐體，需延長加熱與保壓時間，總周期調(diào)整為25-30天，確保徹底修復(fù)真空性能。

　　3. 設(shè)備與環(huán)境條件

　　采用專業(yè)高真空機(jī)組、恒溫加熱設(shè)備，且作業(yè)環(huán)境為20-25℃干燥通風(fēng)室內(nèi)，周期可按標(biāo)準(zhǔn)20-30天執(zhí)行;若環(huán)境溫度過低、濕度偏高，或設(shè)備功率偏小，需適當(dāng)延長1-2天，保證抽氣與脫附效率。

　　4. 規(guī)范驗收要求

　　用于科研實驗室、生物樣本凍存的精密液氮罐，對真空穩(wěn)定性要求極高，必須嚴(yán)格執(zhí)行25-30天長周期，全程留存檢測數(shù)據(jù)，滿足特種設(shè)備驗收標(biāo)準(zhǔn);普通工業(yè)用罐可按20-25天執(zhí)行，仍需堅守長周期工藝底線。

　　四、長周期抽真空的核心誤區(qū)與避坑要點

　　誤區(qū)1：為趕工期，將20-30天周期壓縮至數(shù)天或一周。避坑：短時抽真空只能達(dá)到粗真空，夾層內(nèi)吸附濕氣與氣體無法排出，真空度會快速衰減，罐體短期內(nèi)再次出現(xiàn)結(jié)霜、蒸發(fā)量劇增問題，反而增加二次維保成本與設(shè)備停機(jī)損失，得不償失。

　　誤區(qū)2：加熱溫度越高，抽真空越快，可縮短周期。避坑：高溫會破壞液氮罐夾層絕熱材料，導(dǎo)致材質(zhì)老化、脆裂，永久損傷罐體結(jié)構(gòu)，必須嚴(yán)格控制在45-55℃恒溫，遵循慢加熱、慢脫附、慢抽氣的原則，不盲目提速。

　　誤區(qū)3：只看真空度達(dá)標(biāo)，省略長時保壓環(huán)節(jié)。避坑：短時達(dá)標(biāo)不代表長效穩(wěn)定，長周期保壓是排查微滲漏、確保真空不回彈的核心，省略后極易出現(xiàn)維保后真空快速失效的情況，20-30天周期內(nèi)的保壓時長絕不能壓縮。

　　誤區(qū)4：殘留少量液氮直接抽真空，節(jié)省預(yù)處理時間。避坑：殘留液氮會在真空層汽化形成冰晶，無法通過抽真空去除，后續(xù)慢慢融化導(dǎo)致真空持續(xù)衰減，必須徹底清空揮發(fā)、完全干燥后再啟動流程，預(yù)處理1-2天時長不可省略。

　　五、20-30天抽真空完成后的達(dá)標(biāo)判定標(biāo)準(zhǔn)

　　長周期抽真空完成后，不能僅以周期結(jié)束為合格依據(jù)，需同時滿足以下硬性指標(biāo)，才算維保達(dá)標(biāo)：

　　真空度指標(biāo)：小型高真空多層絕熱液氮罐，空載真空度≤40Pa，帶液工作真空度≤0.2Pa;大型工業(yè)液氮儲槽，空載真空度≤65Pa，帶液工作真空度≤10Pa;

　　保壓指標(biāo)：封閉真空嘴后，靜置72小時以上，真空度無明顯回升，波動值≤5%;

　　外觀指標(biāo)：罐體僅頸管少量正常結(jié)霜，罐身無大面積結(jié)霜、“出汗”現(xiàn)象;

　　損耗指標(biāo)：液氮靜態(tài)蒸發(fā)量恢復(fù)至出廠標(biāo)準(zhǔn)，無異常飆升，儲存周期達(dá)標(biāo)。

　　針對專業(yè)維保、真空修復(fù)的液氮罐而言，液氮罐抽真空需要20-30天是符合低溫容器結(jié)構(gòu)特性、國家維保規(guī)范的標(biāo)準(zhǔn)周期，是保障真空長效穩(wěn)定、避免反復(fù)維修的核心工藝，而非單純耗時。這一長周期涵蓋了預(yù)處理、循環(huán)粗抽、加熱脫附精抽、穩(wěn)壓、保壓、驗收全流程，每一個階段的時長都有其工藝必要性，短時快速抽真空只會導(dǎo)致維保失敗、設(shè)備受損。無論是實驗室精密液氮罐，還是工業(yè)級大型儲槽，都應(yīng)嚴(yán)格遵循20-30天的抽真空周期，交由專業(yè)持證團(tuán)隊操作，全程把控工藝細(xì)節(jié)，才能徹底恢復(fù)罐體真空性能，延長液氮罐使用壽命，降低液氮損耗與運維成本，保障低溫儲存作業(yè)安全穩(wěn)定運行。
